Versenyasztal építési útmutató

Az oldal utolsó tartalmi frissítésének időpontja: 2023.07.20

Ha lehetséges, a Challenge készletet egy a hivatalos útmutató alapján megépített asztalon helyezzétek el. Keressetek egy asztalt és ugyanígy osszátok meg a tiéteket másokkal is. Ha egyik sem lehetséges, akkor érdemes építenetek egy sajátot, tudván azt, hogy a megépítéséhez asztalos képességek szükségesek - emiatt javasoljuk, hogy forduljatok asztalos szakemberhez.

Ha nem tudtok asztalt szerezni, ebben az esetben egy üres és vízszintes padlón helyezzétek el azt, rögzítve, viszont ezen esetben is fontos, hogy megfelelően méretezett keretet helyezzetek el köré, a feladatok megoldásához ugyanis szükséges a keret megléte.

Asztal specifikációk

A kereten belüli területen szükséges méret:

- Szélesség: 2362±3 mm

- Magasság: 1143±3 mm

A keret magasságának 64 mm és 102 mm közötti intervallumon belül kell lennie. Az asztal minden keretének magassága azonos kell, hogy legyen.

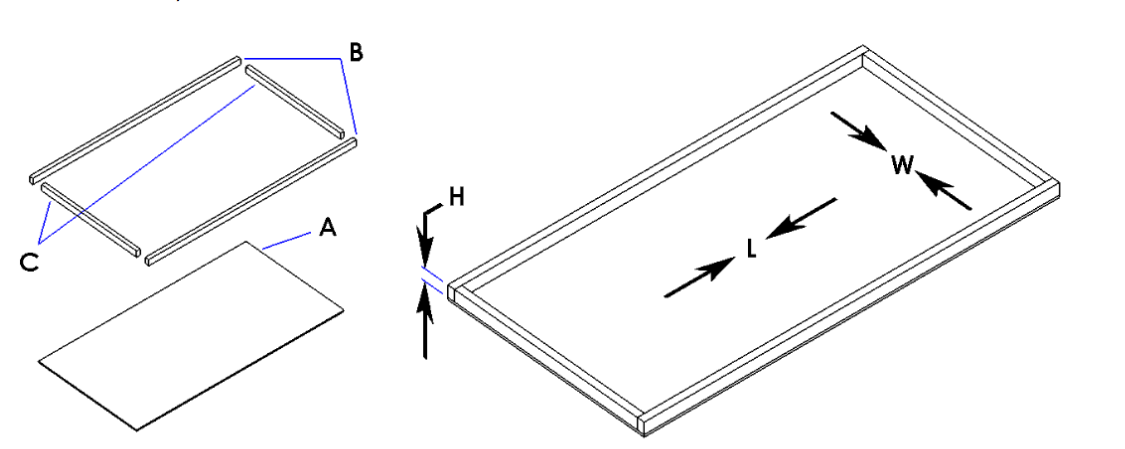

Szükséges hozzávalók

- 1 darab Challenge szett (a firstlegoleague.hu oldalon keresztül megrendelhető a szezonhoz szükséges készlet)

- 1 darab rétegelt lemez (vagy más könnyű faanyag) tábla lap (A) 2438x1219 mm mérettel, festés nem szükséges

- 2 darab vastag (38-64 mm) fából készült 2438 mm hosszú perem (64 mm - 102 mm) magassággal (B), festett

- 2 darab vastag (38-64 mm) fából készült 1143 mm hosszú perem (64 mm - 102 mm) magassággal (C), festett

Verseny felállás

Felkészüléshez gyakorláshoz elégséges egy asztal megléte. Ha nem rendelkeztek még asztallal, érdemes akkor is a földön kimérni a megfelelő részeket, és rögzíteni a Challenge szettet, valamint peremet építeni ahhoz.

Verseny esetén a két asztalt az ellentétes oldalukon kell egymáshoz illeszteni a lentebb látható módon. Az ellentétes lapok közötti teljes (egyesített) perem vastagságnak (M) 76 és 102 mm közé kell esnie, amennyiben ez a vékony falak miatt nem lehetséges, illesztéket kell helyezni a két asztal közé a megfelelő távolság biztosításához.

Minden versenyasztalnak azonos magasságúnak kell lennie. Több versenyasztal esetén biztosítani kell, hogy az asztalpároknál az ellentétes lapok közötti teljes (egyesített) perem vastagság (M) azonos legyen.

Pályaalap elhelyezése

1. Ellenőrizzétek az asztal felületének egyenetlenségeit, csiszoljátok simára, majd porszívózzátok fel alaposan.
2. A megtisztított asztalon terítsétek ki a pályaalapot, és helyezzétek el. Soha ne hajtsátok össze, soha ne törjétek meg, vagy hajlítsátok meg az összetekert pályaalapot.
3. Csúsztassátok a pályaalapot az alsó falhoz, és igazítsátok középre. Az alsó falnál nem szabad hézagnak lennie, a felső falnál azonban egy kb. 6 mm-es hézag lesz. Ha az asztal mérete, és a pályaalap elhelyezése is megfelelő, a bal és jobb oldali területek egyaránt kb. 171 x 1143 mm nagyságúak.
4. Opcionális - A pályaalap stabilan tartásához használhattok vékony fekete ragasztószalagot a pályaalap bal és jobb szélénél.

Ha versenyeztek, ne felejtsétek el, hogy az önkéntesek keményen dolgoznak a pálya minél tökéletesebb beállításán, de számítanotok kell apró hibákra, kitüremkedésekre a pályaalap alatt, vagy fényviszonyok változására.

Felkészülés asztal nélkül

Hivatalos asztal vagy falak nélküli gyakorlással nincsen probléma, de a versenyeket hivatalos asztalokon tartjuk, a verseny beállítás szerinti felállásban. Kérjük ennek figyelembevételével gyakoroljatok, és ne feledjétek, hogy jelöljétek ki otthon a két szükséges területet a pályaalap mellett.

3M Dual Lock

A feladatmodelleket a pályaalaphoz rögzítő a Dual Lock lapkákat a Challenge készletben találjátok. A Dual Lock fontos eleme a pályának, mert ha a modellek nincsenek megfelelően rögzítve, nehezebb lesz megoldani a feladatokat. A pályaalapon a négyzetekbe rajzolt “X” mutatja meg a Dual Lock pontos helyét. Használjátok a Dual Lock-ot a lenti példában bemutatott módon, és legyetek nagyon precízek. Mikor lenyomjátok a modellt, a legalsó, merev alján tegyétek azt, ne a tetején, mert ez károsíthatja a modellt. Eltávolításhoz szintén az aljánál emeljétek meg a modellt, hogy szétváljon a Dual Lock.
